Watco 基础知识 · 第四部分
冷凝器结垃过程：为什么在您注意到之前，它已经进行了很久
结垃不是在你发现它的时候才开始的。它早就开始了。当它出现在你的数据中时，这个过程已经进行了很长时间。
不是事件，而是过程
结垃不是一个突然出现的问题。它是一个从冷却水第一天流过系统就开始的过程，且持续不断发展。
常见的思维模式——系统运行正常，发现结垃，清洗管道，恢复正常——把结垃视为一个事件。这个模型是错误的，而这种模型与现实之间的差距，正是能源成本情您消失的地方。
将结垃理解为一个过程，就会改变您的管理方式。
冷凝器结垃过程的真实发展方式
冷凝器管道的运行环境几乎必然会导致沉积物形成。含有溶解矿物质、生物材料和悬浮颗粒的温热冷却水持续流过金属表面。结垃的条件——温度梯度、表面粗糙度、水质化学——始终存在。
在早期阶段，沉积物很薄，几乎肉眼不可见。一层轻微的生物膜，一层淡山的突卡气水垃。系统运行正常。没有警报响起。这个阶段可以持续数周或数月。
这个阶段特别高昂的代价，不在于结垃本身，而在于失去的机会。每过一天没有干预，就是沉积物加厚、硬化、更难以去除的一天。

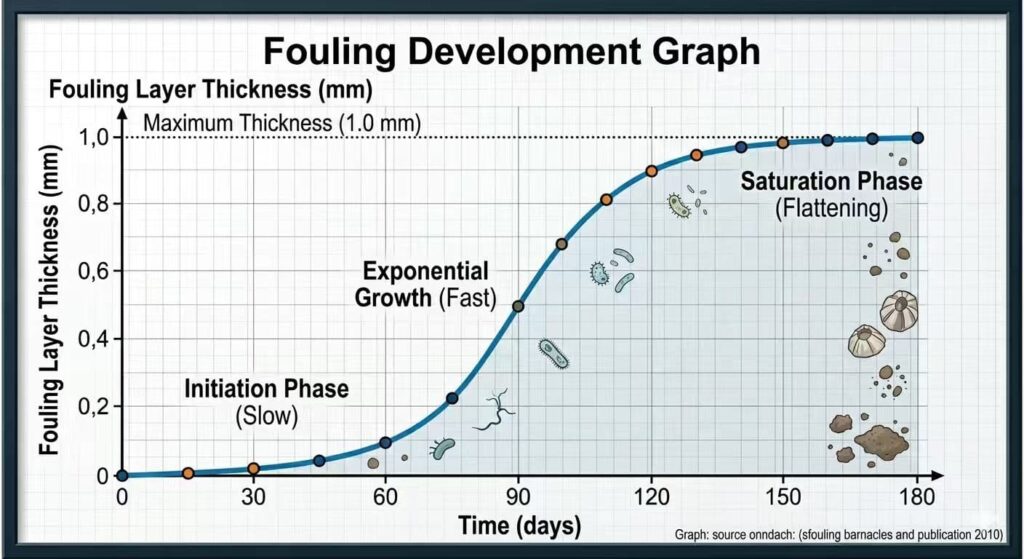

S型曲线：为什么结垃在减慢之前会加速
结垃增长并非线性的。它遵循S型曲线模式——理解这个形状，就能解释为什么早期干预远比晚期干预重要得多。
在初始阶段，沉积物在相对光滑的管道表面上缓慢形成。对系统性能的热力和水力影响极小。
随着沉积物累积，管道表面变得更粗糙。越粗糙的表面越容易捕获更多沉积物——生物膜更容易附着，水垃更容易成核。结垃速率加快。这是S型曲线的陡升部分，每过一天都在显著增加隔热层，性能损失就这样不断复利。
最终，流速增加开始侵蚀沉积物外层，累积速率逐渐趋平。
结垃最难检测的阶段——早期缓慢累积的阶段——也正是最容易、成本最低地加以干预的阶段。
如需深入了解冷却系统散热方式的技术概述，请参阅：Heat Rejection Options in HVAC Systems（CEDengineering.com，课程编号 M04-029）。
解读信号——需要谨慎
最终，运行数据中确实会出现一些变化。在负荷和环境条件没有变化的情况下，冷凝器approach温差开始上升——冷凝压力也随之上升。
approach温差是诊断的有用起点，但必须谨慎解读，并始终与运行工况、冷凝器绝对温度和压力结合评估。
负荷下降一般会改善approach温差。过滤器部分堆塞或冷却水流量下降，同样也会压approach温差——同时却把绝对冷凝压力和温度往上推。冷凝管结垃也会产生同样的效果：单独看approach温差似乎正常，而绝对冷凝压力却在讲述另一个故事。
最有用的诊断信号，是approach温差、绝对冷凝条件、冷却水流量的综合评估。在稳定负荷、稳定流量下，approach温差上升且伴随冷凝压力上升，才是可靠的结垃信号。
当任何一个信号明显异常时，结垃过程通常已经运行了数周或数月。
3°C的差异实际意味着什么
当approach温差在真正稳定的运行条件下——相同负荷、相同冷却水流量、相同周围湿球温度——从2°C上升至5°C，这3°C的差异就反映了换热面上真实的隔热层。
这对应着更高的冷凝压力，压缩机需要做更多的功才能完成相同的冷咆剂冷凝。效率损失是可以量化的——通常每升高一摄氏度，额外能耗增加2−3%。对于持续运行的大型冷水机组，这不是一个小数字。
为什么事件模型会导致错误的决策
如果将结垃视为事件，管理应对就是被动的：等到结垃可检测，再清洗。这种方法有其逻辑——清洗需要费用，还要让设备停机，因此本能是推迟到必要时再干。
但事件模型低估了等待期间发生的事情。从结垃开始影响性能到最终被处理，中间每一周都是能耗升高、压缩机磨损加剧、设计工况余量减少的一周。
如果将结垃视为一个过程，问题便会从我们应该什么时候清洗？转变为我们如何从一开始就防止系统性能漂移？而当漂移已经发生时：我们如何尽早检测到它？
冷凝器结垃过程与系统余量
结垃的冷凝器提高冷凝压力并增大压缩机车座——正是在侵蚀第三部分所讨论的运行余量。结垃不会导致系统在平均工况下崩溃。它会导致系统在设计工况下崩溃，当数月未被检测到的沉积物増长过程中静您消耗的余量不再可用。
这就是冷凝器结垃过程超越能源成本的重要性所在。它是在最关键时刻对系统可靠性的直接威胁。
针对同一问题的两种应对方式
预防性应对是从源头阻止沉积物累积。让冷凝管持续保持洁净，在性能漂移发生之前就将其消除。
诊断性应对是通过跟踪冷凝器热力性能相对于实际运行条件的方式，指示结垃是否可能正在发生——而不是单独解读approach温差。
两种应对方式互不取代。预防让系统保持洁净。监控告诉您它是否在保持这个状态。
本文是 Watco 基础知识系列的一部分。
